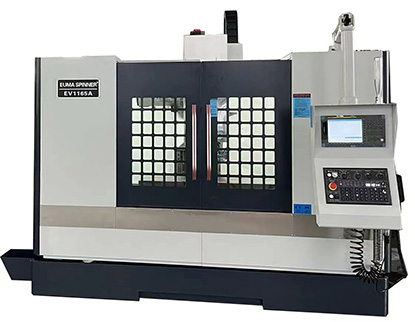

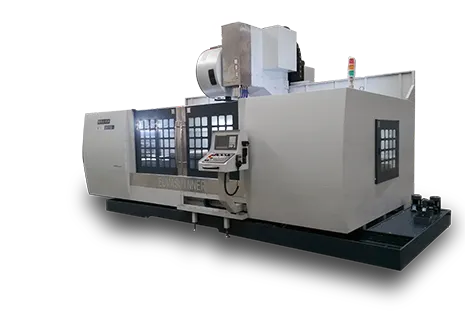

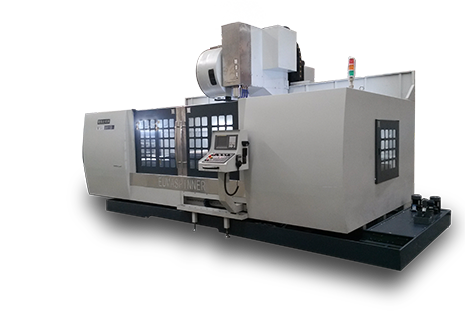

Eccellente stabilità statica e dinamica dell'intera serie EV con corpo macchina in fusione con marmo minerale. Guide lineari standard, guide di scorrimento meccaniche opzionali. Oltre 20 anni di esperienza nell'assemblaggio. Viti a ricircolo di sfere classe C0/C1 per lavorazioni ad altissima precisione. Corsa asse X da 810 mm a 3200 mm. Velocità mandrino da 6000 giri/min a 15000 giri/min. Possibilità di scelta tra sistema di controllo Fanuc o Siemens.

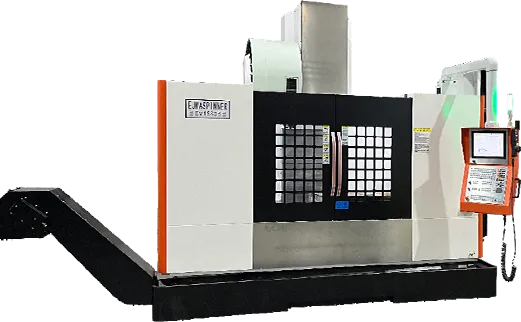

I centri di lavoro verticali della serie EV di EUMASPINNER sono realizzati in fusione con minerale di marmo, che offre una maggiore resistenza alla trazione e un migliore smorzamento delle vibrazioni.
Sono trattati termicamente per eliminare le sollecitazioni interne e resistere a creep e fatica in diverse condizioni operative. Ciò consente di mantenere un'elevata precisione e tolleranze più rigide anche durante lavorazioni prolungate dei materiali più tenaci.
La struttura a nervature estremamente pesante è geometricamente simmetrica per bilanciare i carichi termici e dinamici, offrendo il massimo livello di stabilità statica e dinamica necessario per una precisione di taglio costante.
Questo design offre robustezza e rigidità torsionale ottimali per una produzione ad alte prestazioni.
L'ampia campata delle guide lineari riduce al minimo la flessione della struttura e fornisce una solida base monolitica e un supporto per carichi pesanti, mantenendo al contempo un elevato livello di precisione. Ciò fornisce anche una piattaforma di taglio stabile.

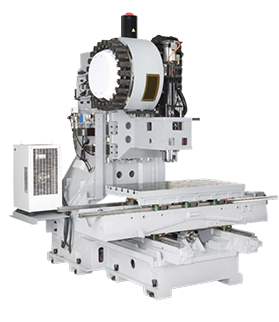

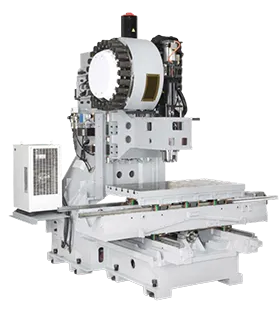

Il basamento è realizzato in fusione con marmo e presenta una elevata rigidità e stabilità.
La struttura è caratterizzata da un montante a forma di "A", con un'ampia campata e una larga base.

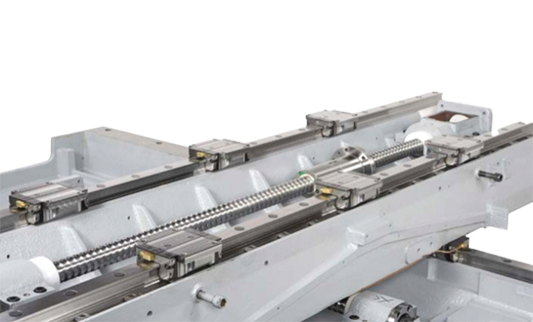

Gli assi X/Y/Z sono dotati di guide lineari a rulli THK ad alta precisione.
La velocità di avanzamento arriva fino a 48 m/min.
Viti a sfere C3 ad alta precisione di serie e viti a sfere C0 ad altissima precisione originali taiwanesi PMI/HIWIN come optional.
La ripetibilità di posizionamento degli assi a corsa completa raggiunge 0,003 mm su una lunghezza di 1000 mm.
Tavola rotante a 4 assi per lavorazioni multi-lato opzionale in base alle specifiche del cliente.
| Specification | Caratteristiche tecniche | ||||||||
| Parametro | Unità di misura | EV-855A | EV-1055A | EV-1165A | EV-1370A | EV-1475B | EV-1580B | EV-1680B | EV-1890B |
| Corsa asse Х | mm | 810 | 1000 | 1100 | 1300 | 1400 | 1500 | 1600 | 1800 |
| Corsa asse Y | mm | 550 | 550 | 650 | 720 | 750 | 800 | 800 | 900 |
| Corsa asse Z | mm | 560 | 580 | 650 | 720 | 750 | 700 | 700 | 800 |
| Distanza dal naso mandrino alla superficie della tavola | mm | 130-690 | 120-700 | 120-770 | 130-850 | 150-900 | 155-855 | 160-860 | 105-905 |
| Distanza tra mandrino e montante | mm | 595 | 595 | 673 | 735 | 875 | 855 | 885 | 992 |

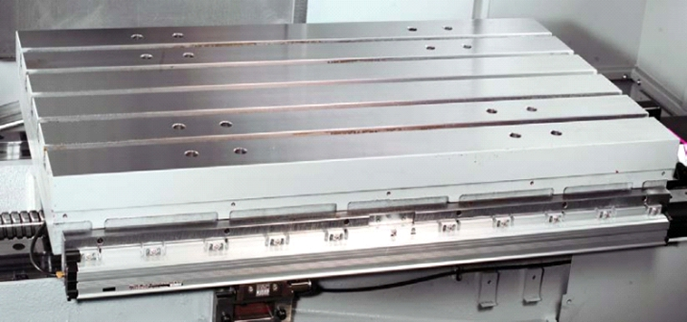

| Dimensioni tavola | mm | 1000x550 | 1100x550 | 1300x650 | 1400x700 | 1500x700 | 1600x800 | 1700x800 | 2000x900 |
| Carico massimo sulla tavola | kg | 650 | 650 | 900 | 1000 | 1000 | 1200 | 1500 | 1800 |
| Dimensioni delle cave a T(larghezza*dis tanza*quantità) | mm | 18x90x5 | 18x90x5 | 18x120x5 | 18x90x5 | 18x100x7 | 22x110x7 | 22x110x7 | 22x125x7 |
| Cono mandrino | tipo | ISO 40 | ISO 40 | ISO 40 | ISO 40 | ISO 50 | ISO 50 | ISO 50 | ISO 50 |
| Velocità avanzamento rapido (X/Y/Z) | m/min | 48/48/32 | 48/48/32 | 36/36/24 | 36/24/24 | 36/24/24 | 20/20/20 | 20/20/20 | 20/20/20 |
| Velocità avanzamento di lavoro(X/Y/Z) | mm/min | 20000 | 20000 | 15000 | 15000 | 10000 | 10000 | 10000 | 10000 |
| Viti a ricircolo di sfere(X/Y/Z) | mm | Φ40/16 | Φ40/16 | Φ40/12 | Φ40/12 | Φ40/12 | Φ50/10 | Φ50/10 | Φ50/10 |
| Guide lineari | mm | 35/45/45 | 35/45/45 | 45/45/45 | 45/45/45 | 45/55*4/45 | 55/45*4/55 | 55/45*4/55 | 55/55*4/55 |
| Attacco utensile | mm | BT40 | BT40 | BT40 | BT40 | BT50 | BT50 | BT50 | BT50 |
| Capacità del magazzino utensili | tipo | 24 | 24 | 24 | 24 | 24 | 24 | 24 | 24 |
| Max Ø utensile occupato/liber o | mm | Φ80/Φ150 | Φ80/Φ150 | Φ80/Φ150 | Φ80/Φ150 | Φ110/Φ220 | Φ110/Φ220 | Φ110/Φ220 | Φ110/Φ220 |
| Max lunghezza utensile | mm | 250 | 250 | 250 | 250 | 350 | 350 | 350 | 350 |
| Max peso utensile | kg | 8 | 8 | 8 | 8 | 15 | 15 | 15 | 15 |
| Cambio utensile | type | manipolatore | manipolatore | manipolatore | manipolatore | manipolatore | manipolatore | manipolatore | manipolatore |
| Tempo cambio utensile(utensile/uten sile) | sec. | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 3 |
| Velocità mandrino | rpm | 10000(12000) | 10000(12000) | 10000(12000) | 8000(6000) | 8000(6000) | 8000(6000) | 8000(6000) | 8000(6000) |
| Potenza mandrino | kw | 11/18 (11/22) | 11/18 (11/22) | 11/18 (11/22) | 22/33 (28/42) | 22/33 (28/42) | 22/33 (28/42) | 22/33 (28/42) | 22/33 (28/42) |
| Coppia mandrino | Nm | 52.5/118 (70/159) | 52.5/118 (70/159) | 52.5/118 (70/159) | 143/236 (176/260) | 143/236(176/260) | 143/236(176/260) | 143/236(176/260) | 143/236(176/260) |
| Potenza di azionamento assi X/Y/Z | kw | 2003/3/3 | 2003/3/3 | 2003/3/3 | 3.8/4.9/4.9 | 3.8/4.9/4.9 | 3.8/4.9/4.9 | 3.8/4.9/4.9 | 3.8/4.9/4.9 |
| Coppia di azionamento assi X/Y/Z | Nm | 20/20/27 | 20/20/27 | 20/20/36 | 18/27/27 | 18/27/27 | 18/27/27 | 18/27/27 | 18/27/27 |
| Potenza pompa lubrorefrigerante | kw | 1.0+1.0 | 1.0+1.0 | 1.0+1.0 | 1.0+1.0 | 1.0+1.0 | 1.0+1.0 | 1.0+1.0 | 1.0+1.0 |
| Pressione pneumatica richiesta | kg/cm2 | 6.5 | 6.5 | 6.5 | 6.5 | 6.5 | 6.5 | 6.5 | 6.5 |
| Potenza installata | kva | 25 | 25 | 30 | 30 | 35 | 35 | 35 | 35 |
| Precisione di posizionamen to assi X/Y/Z | mm | 0.008 (0.005) | 0.008 (0.005) | 0.008 (0.005) | 0.008 (0.006) | 0.008 (0.006) | 0.009 (0.007) | 0.009 (0.007) | 0.009 (0.007) |
| Ripetitibilità assi X/Y/Z | mm | 0.005 (0.003) | 0.005 (0.003) | 0.005 (0.003) | 0.005 (0.004) | 0.005 (0.004) | 0.006 (0.004) | 0.006 (0.005) | 0.006 (0.005) |
| Massa | kg | 5200 | 5500 | 6000 | 7000 | 7500 | 8000 | 9500 | 10000 |
| Dimensioni della macchina (L х W х H) | mm | 2700 x2400x2850 | 3000x2400x2850 | 3100x2600x3050 | 3400x2900x3300 | 3700x2900x3300 | 4000x3300x3550 | 4100x3300x3550 | 4300x3400x3550 |
| Unità di controllo CNC | - | FANUC 0IMF PLUS | FANUC 0IMF PLUS | FANUC 0IMF PLUS | SIEMENS 828D | SIEMENS 828D | SIEMENS 828D | SIEMENS 828D | SIEMENS 828D |
Carenatura completamente chiusa
Magazzino utensili 24 posizioni con manipolatore

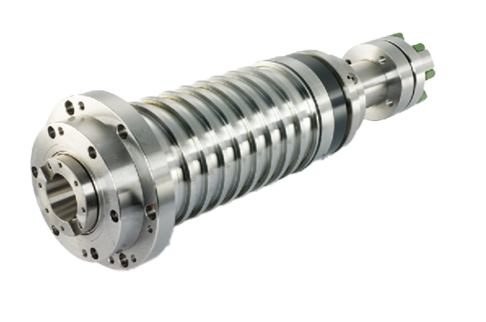

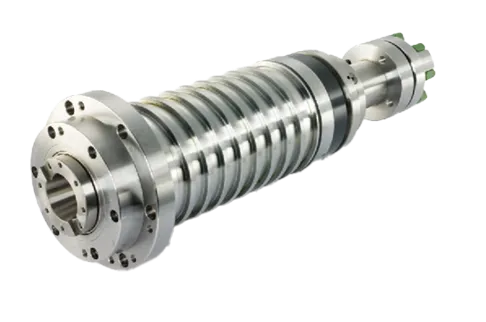

Mandrino a trasmissione diretta
Dispositivo di raffreddamento dell'olio del mandrino
Soffio aria sul mandrino
Guide lineari a rulli X/Y/Z classe Р
Viti a ricircolo di sfere assi X/Y/Z classe С
Sistema lubrorefrigerante
Impianto di lubrificazione centralizzato automatico
Pistola pneumatica e pistola per lubrorefrigerante
Condizionatore armadio elettrico
Disoleatore
Trasformatore (380V→220V)
Volantino elettronico portatile
Interfacce RS232C/USB/Ethernet
Illuminazione area di lavoro
Lampada a tre colori
Sistema di spegnimento automatico МЗ0
Tiranti di fondazione e piastre di livellamento
Cassetta accessori
Trasportatore trucioli a catena + trolley
Sistema CNC FANUC Oi-MF con monitor a colori 10,4"
Magazzino utensili 32 posizioni
Mandrino: trasmissione a cinghia/diretta/elettromandrino
Velocità mandrino: 6000/8000/10000/12000/15000 rpm
Cono mandrino: HSK/BT/BBT
Lubrorefrigerante attraverso il mandrino 20 bar/30 bar/50 bar/70 bar
Riduttore Baruffaldi
Tavola rotante con quarto asse
Collettore di aspirazione fumi e nebbie oleose
Linee ottiche Heidenhain sugli assi XYZ
Dispositivo di misura pezzi Renishaw ОМР40-2/RMP40
Dispositivo di presetting degli utensili Renishaw TS27R/NC4
Postprocessore
Porte automatiche con cilindro pneumatico
Sistema di compensazione della temperatura del mandrino e viti a ricircolo di sfere
Oblò rotante autopulente (Rotoclear)
Viti a ricircolo di sfere ad alta precisione classe C0
Ottimizzazione della struttura, miglioramento della fusione, aumento del peso
Anello spray attorno al mandrino
Trasportatore di trucioli (raschiante o a coclea)
SIEMENS 828D
