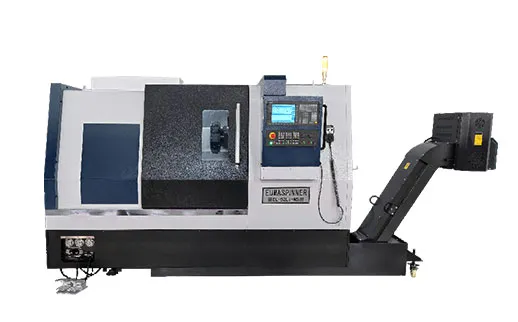

Centro di tornitura con utensili motorizzati +MS

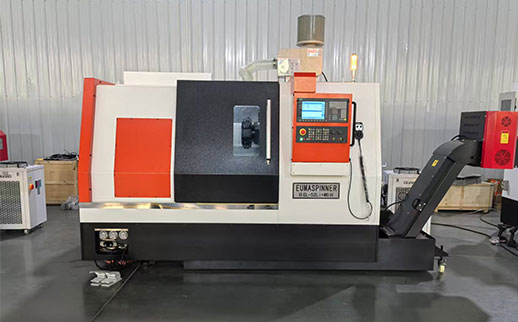

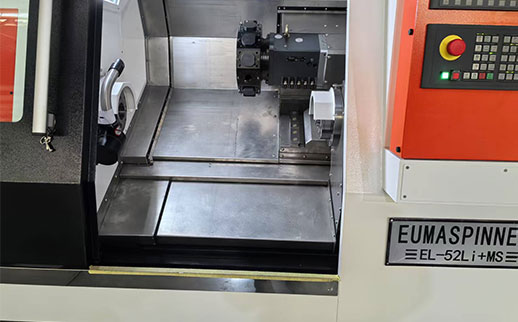

Il centro di tornitura con utensili motorizzati della serie +MS è dotato di basamento standard in ghisa grigia HT300 con inclinazione di 30°, guide lineari. La dotazione standard comprende elettromandrini di precisione EUMASPINNER sia per il mandrino principale che per il contromandrino, dotati di sistema di raffreddamento ad acqua, runout del mandrino non superiore a 0,001 mm, naso mandrino da A2-5 a A2-8. La gamma di diametri tornibili da ripresa va da 320 mm a 480 mm, lunghezze lavorabili da 400 mm a 850 mm. La torretta portautensili motorizzata a cambio rapido può essere di tipo BMT o VDI, il che consente di eseguire in modo efficiente sia le operazioni di tornitura che quelle di fresatura. Per ottenere alta precisione in produzione, si propone l'utilizzo di viti a sfere di classe C0/C1. Inoltre, è possibile installare un sistema per il mantenimento dellatemperatura costante del corpo macchina, che consente di stabilizzare il processo di lavorazione e ridurre al minimo le deformazioni dovute alla temperatura.

Richiedi un Preventivo Scarica

Descrizione

Panoramica

Sulla base del nostro centro di tornitura e fresatura della serie +C, abbiamo sviluppato questo centro di tornitura e fresatura +MS con contromandrino; gli assi C1 e C2 offrono una risoluzione di posizionamento fino a 0,001 gradi. Ciò consente la tornitura di contorni tridimensionali, combinando la lavorazione di superfici rotonde e prismatiche, grazie al controllo coordinato dei mandrini con gli assi X e Z. La sincronizzazione tra il mandrino principale ed il contromandrino può essere programmata a qualsiasi velocità di rotazione per eseguire il trasferimento del pezzo alla lavorazione successiva Ciò migliora l'efficienza produttiva e riduce i tempi di fermo macchina, garantendo il funzionamento regolare dell'attrezzatura.

Basamento monoblocco ultra-rigido

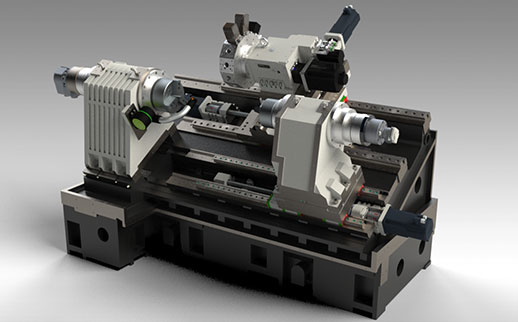

Il basamento del Centro di tornitura della serie EUMASPINNER EL è realizzato in ghisa grigia HT300, fusa integralmente, temprata e rettificata. L'ampia campata delle guide, il baricentro basso e la base di appoggio di grandi dimensioni garantiscono elevata rigidità,eccellente asportazione ed evacuazione dei trucioli. L'interno del basamento presenta nervature di rinforzo ampiamente distribuite, eliminando efficacemente le deformazioni causate da sollecitazioni di taglio e trazione.

Raschiatura manuale accurata

La sede di ancoraggio della testa e delle viti a ricircolo di sfere richiedono una raschiatura precisa per allineamenti e tolleranze rigorose tra le parti accoppiate, garantendo un'eccellente precisione complessiva e stabilità della macchina.

Nel caso delle guide tradizionali a scorrimento meccanico, la raschiatura manuale accurata crea sacche d'olio con motivi a trama alti e bassi, allineando le superfici di scorrimento tra la slitta e le guide per uno scorrimento fluido e riducendo al contempo l'usura e il calore da attrito.

Trasmissione tramite viti a ricircolo di sfere

Servomotori CA di grandi dimensioni vengono utilizzati per fornire una spinta potente per elevate velocità di avanzamento e taglio precisi. Viti a ricircolo di sfere HIWIN/THK di grande diametro, pretensionate e di precisione, sono collegate direttamente al meccanismo di azionamento, garantendo un movimento praticamente privo di gioco. La precisione di ripetitibilità della corsa completa su una lunghezza di 1000 mm raggiunge 0,003 mm in conformità alla normativa VDI/DGQ-3441.

Guide lineari

Il design delle guide lineari INA/THK offre un basso coefficiente di attrito e riduce al minimo la differenza tra attrito dinamico e statico.

Pertanto, non si verifica alcun effetto stick-slip con avanzamenti submicrometrici.

Struttura

Basamento in ghisa grigia HT300

Struttura basamento inclinato di 30°

Due elettromandrini ultra-precisi con raffreddamento ad acqua

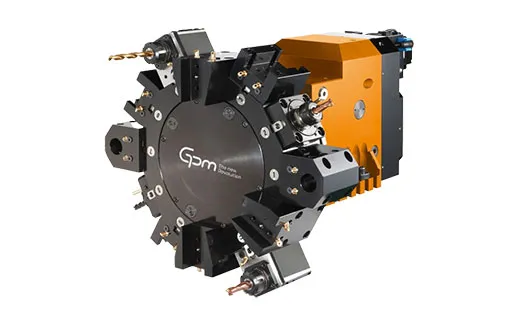

Potente torretta Sauter con utensili motorizzati

Potenza mandrini/torretta aggiuntiva su richiesta

Guide lineari THK originali

Viti a ricircolo di sfere C0/C1/C3 (personalizzabile)

Dispositivo di stabilizzazione della temperatura macchina

Specifiche tecniche

Specifica		unità	EL-42Li+MS		EL-52Li+MS		EL-65Li+MS						EL-75Li+MS
Sistema di controllo		-	Siemens 828D		Siemens 828D		Siemens 828D						Siemens 828D
Max. Swing sopra il letto		mm	500		580		650						750
Max. Swing sullo scivolo		mm	200		300		330						420
Diametro di tornitura massimo		mm	260		350		400						600
Lunghezza massima di tornitura		mm	400		600	900	640		900	1300		1850	900	1400		1900
Mandrino principale/sottomandrino elettrico (asse C1/C2)	Naso	-	A2-6	A2-5	A2-6	A2-5	A2-6	A2-5	A2-8		A2-6		A2-8		A2-6
	Foro/barra passante	mm	66/52	56/42	66/52	56/42	66/52	56/42	86/75		66/52		86/75		66/52
	Dimensione del mandrino	pollice	8	6	8	6	8	6	10		8		10		8
	Velocità massima	giri al minuto	4500	6000	4500	5500	4500	5500	3500		4500		3500		4500
	Indicizzazione dell'encoder	grado	0,001		0,001		0,001						0,001
	Potenza (S1/S6 100%)	chilowatt	17/21	11/14	17/21	11/14	17/21	11/14	37.5/47		17/21		37.5/47		17/21
	Coppia (S1/S6 100%)	Nm	110/214	42/90	110/214	42/90	110/214	42/90	300/376		110/214		300/376		110/214
Guida		-	Lineare
Corsa dell'asse X		mm	170		240		250						330
Corsa dell'asse Z1		mm	430		650	950	660		920	1370		1870	1050	1550		2050
Corsa dell'asse Z2		mm	350		580	880	620		880	1280		1830	900	1400		1900
Velocità di avanzamento X/Z1/Z2		metri al minuto	30/15/30		25/15/25		25/15/25						25/15/25
Potenza/coppia del motore X/Z1/Z2		kW/Nm	1.8/11		3.0/18		3.0/18						3.0/18
Precisione della posizione degli assi X/Z1/Z2 (corsa completa)		mm	0,005		0,005		0,006		0,008 (1000 mm)				0,008 (1000 mm)
Precisione di riposizionamento degli assi X/Z1/Z2 (corsa completa)		mm	0,003		0,003		0,004		0,004 (1000 mm)				0,004 (1000 mm)
Tipo di torretta		-	BMT45 [BMT55]		BMT45 [BMT55]		BMT55		BMT55 [BMT65]				BMT55 [BMT65]

Numero di posizioni		T	12		12		12						12
Gambo dell'utensile da taglio		mm	25x25		25x25		25x25						25x25 [32x32]
Collezione di utensili per foratura/fresatura		-	ER25		ER25		ER32						ER25 [ER32]
Diametro dell'utensile di alesatura		mm	25		32		40						40 [50]
Velocità di fresatura		giri al minuto	4600		4600		4600						4600

Potenza nominale/massima		chilowatt	3.55		3.55		3.55						3.55
Coppia nominale/massima		Nm	ventidue		ventidue		ventidue						ventidue
Potenza del refrigerante		O	350		350	500	500						750
Serbatoio dell'acqua		L	200		200		200		230				230
Capacità del serbatoio idraulico		L	20		20		20						20
Potenza totale		kva	38		38		45		65				65
LxWxH (trasportatore trucioli)		mm	2550 x 1800 x 2150		3650 x 2100 x 1950	3950 x 2100 x 1950	3480 x 2150 x 2150		3680 x 2150 x 2150	4280 x 2150 x 2150		4880 x 2150 x 2150	3850 x 2100 x 2250	4560 x 2100 x 2250		4880 x 2100 x 2250
Peso		kg	3700		4450	4750	4700		5300	5900		6500	6650	7250		8350

Configurazione standard

Banco inclinato a 30° in fusione monoblocco

Torretta motorizzata a 12 posizioni

Guida lineare a rulli

Vite a sfere ad alta precisione C3

Indexaggio asse C 0,001°

Motore principale Siemens, motore asse Siemens

Sistema di raffreddamento del taglio

Carter di protezione completamente chiuso

Sistema idraulico

Doppio mandrino, mandrino idraulico a 3 griffe, griffa rigida standard

Dispositivo di lubrificazione automatica

Pistola ad acqua

Pistola ad aria compressa

Condizionatore d'aria per armadio elettrico

Volantino elettronico

Scheda CF e interfaccia USB

Trasformatore

Convogliatore trucioli + raccoglitore trucioli

Interruttore a pedale pinza

Luce di lavoro

Blocco porta di sicurezza

Spia luminosa di fine lavoro

Un set di utensili per la regolazione

8 portautensili inclusi 2 portautensili

Bulloni e pattini di livellamento

Manuale d'uso e manutenzione

Sistema Siemens 828, Schermo a colori da 10,4"

Configurazione opzionale

Vite a ricircolo di sfere C0 ad altissima precisione

Guida macchina a temperatura costante

Riduttore BF Italia

Separatore olio-acqua

Aspiratore di nebbia d'olio

Raccolta pezzi + nastro trasportatore

Alimentatore barra

Ripristino utensili RENISHAW

Misurazione pezzo RENISHAW

Dispositivo di refrigerazione ad alta pressione

Finestra rotante

Riga ottica a reticolo HEIDENHAIN

Mandrino per test di precisione geometrica

Sistema di rilevamento dinamico anticollisione

Refrigerante ad alta pressione 20 bar

Lunetta fissa

Garanzia aggiuntiva
