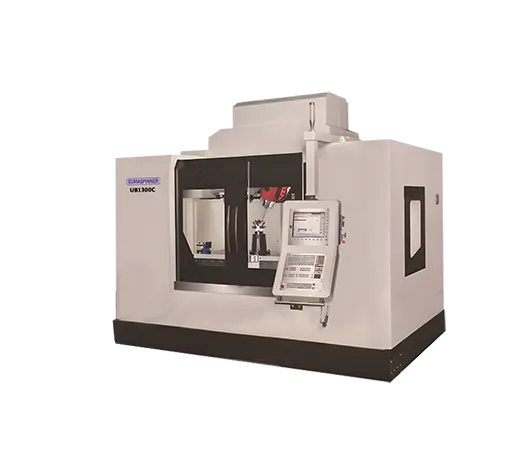

Centro di lavoro a 5 assi con colonna mobile, Centro di lavoro a 5 assi con colonna mobile

Descrizione

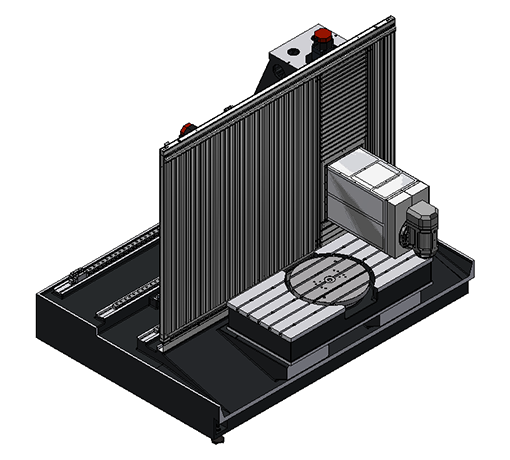

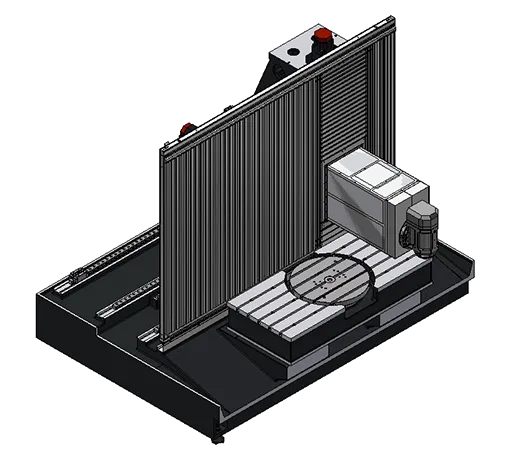

Struttura in ghisa a tre assi X, Y e Z, a montante mobile, ad alta rigidità e resistenza, per lavorazioni pesanti garantendo precisione. I tre assi X, Y e Z adottano guide di scorrimento lineari a rulli con dimensioni maggiorate che garantiscono elevata precisione, lunga durata e alta velocità di avanzamento rapido, quindi elevata efficienza produttiva. La superficie della piattaforma di lavoro è ampia. Grazie al design della struttura a montante mobile, la lunga tavola di lavoro è fissa. La corsa dell'asse Y è ampia per garantire la possibilità di lavorare comodamente anche i particolari di grandi dimensioni. Il lungo tavolo di lavoro integra la tavola rotante dotata di asse “C”. L'asse “C” è dotato di encoder assoluto Heidenhain standard, che garantisce un'elevata precisione di posizionamento. I tre assi lineari adottano viti a ricircolo di sfere di precisione di grande diametro, classe C1, e sono dotati di un sistema di lubrificazione centralizzata automatica. Ciò può ridurre al minimo la deformazione termica e il gioco della vite, garantendo precisione.

Specifiche tecniche

Parametro	Unità di misura	UB1300C	UB1800C
Corsa asse X (movimento longitudinale del montante)	mm	1300	1800
Corsa asse Y (movimento trasversale del montante)	mm	560	900
Corsa asse Z (movimento verticale della testa portamandrino)	mm	560	800
Distanza dal naso mandrino alla superficie della piattaforma (verticale)	mm	100～660	100～900
Distanza dal centro mandrino alla superficie della piattaforma (orizzontale)	mm	435～994	435~1235
Distanza dal centro mandrino alla superficie delle guide del montante	mm	600	970
Dimensioni della piattaforma (tavola fissa)	mm	1300 x 500	2000 x 900
Max carico ammissibile sulla piattaforma	kg	1500	2000
Dimensioni cave a T	mm	14x100x5	22x150x5
Cono mandrino		HSK-A63	HSK-A63
Velocità mandrino	rpm	15000 elettromandrino	12000 elettromandrino
Potenza motore principale (S1/S6 40%)	kW	26/31	25.1/33.9
Coppia motore principale (S1/S6 40%)	Nm	124/149	79.9/107.9
Corsa testa tiltante asse “B”	deg.	-120º～+120º	-120º～+120º
Risoluzione asse “B”	deg.	0.001°	0.001°
Velocità asse “B”	rpm	40	50
Coppia asse “B” in continuo	Nm	415	580
Max coppia asse “B”	Nm	750	1160
Coppia di bloccaggio asse “B”	Nm	750 (olio non in pressione) 4000 (pressione olio 40 bar)	2400 (pressione olio 50 bar)
Azionamento asse “B”	kW	6.4	4.4
Encoder asse “B”		HEIDENHAIN	HEIDENHAIN
Diametro tavola rotante (asse “C”)	mm	Φ500	Φ800
Corsa asse “C”	deg.	360	360
Velocità asse “C”	rpm	100	80
Trasmissione asse “C”		motore DD	motore DD
Max coppia asse “C”	Nm	910	3600
Coppia nominale asse “C”	Nm	480	2000
Max carico ammissibile sulla tavola rotante (asse “C”)	kg	500	1800
Encoder asse “C”		HEIDENHAIN	HEIDENHAIN
Avanzamento rapido (X/Y/Z)	m/min	36/36/32	24 / 30 / 30
Avanzamento di lavoro (X/Y/Z)	mm/min	1 ~ 10000	1 ~ 10000
Potenza azionamenti assi X/Y/Z	kW	4.4/4.4/4.4	7.4/4.4/4.4
Coppia azionamenti assi X/Y/Z	Nm	36/36/36	48/36/36
Stelo utensile		HSK-A63	HSK-A63
Capacità magazzino utensili	pcs	40	40
Max diam. utensile (occupato/libero)	mm	Φ76 / Φ150	Φ76 / Φ150
Max lunghezza utensile	mm	300	300
Max peso utensile	kg	8	8
Velocità cambio utensile (Tool to Tool)	sec.	5.0	5.0
Potenza pompa lubrorefrigerante	kw	0.75 + 0.75	0.75 + 0.75
Pressione pneumatica	kg/cm2	6	6
Potenza installata	KVA	70	110
Precisione di posizionamento assi X/Y/Z (VDI/DGQ 3441)	mm	0.008/0.006/0.006	0.015/0.008/0.008
Precisione di posizionamento asse B (testa tiltante)	sec.	8”	8”
Precisione di posizionamento asse C (tavola rotante integrata)	sec.	10”	10”
Ripetitibilità assi X/Y/Z (VDI/DGQ 3441)	mm	0.006/0.004/0.004	0.008/0.005/0.005
Ripetitibilità asse B (testa tiltante)	sec.	4”	4”
Ripetitibilità asse C (tavola rotante integrata)	sec.	4”	4”
Altezza macchina	mm	2964	3500
Area ingombro su pavimento	mm	2900*2500	5650*4300
Machine net weight	kg	9000	20000
Unità di controllo CNC		SIEMENS ONE	SIEMENS ONE

Configurazione standard

Carenatura completamente chiusa

Magazzino utensili automatico 40 posizioni

Elettromandrino ad alta velocità

Gude lineari a rulli PMI/HIWIN su assi XYZ

Viti a ricircolo di sfere ad alta precisione PMI/HIWIN su assi XYZ classe C1

Piattaforma di lavoro fissa con tavola rotante integrata

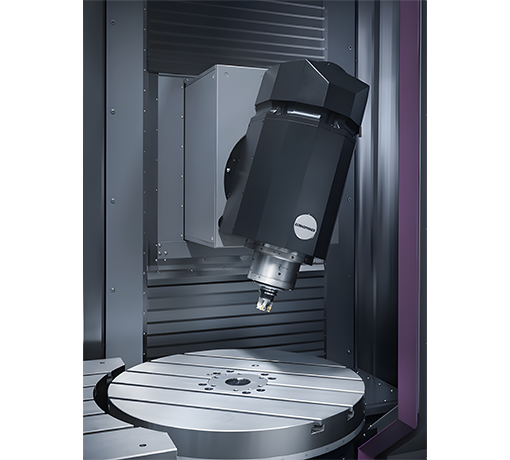

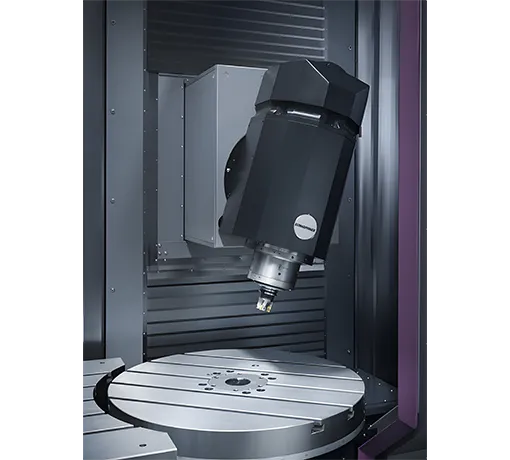

Testa tiltante asse “B”

Encoder assoluto asse “B” (HEIDENHAIN)

Encoder assoluto asse “C” (HEIDENHAIN)

Linee ottiche assi X/Y/Z (HEIDENHAIN)

Tavola rotante con motore DD asse “C”

Elettromandrino con raffreddamento ad acqua

Raffreddamento ad acqua asse “B”

Raffreddamento ad acqua asse “C”

Impianto lubrorefrigerante

Disoleatore

Impianto di lubrificazione centralizzato automatico

Soffio aria su mandrino

Sistema lavaggio trucioli

Sistema idraulico ad alta potenza

Trasportatore trucioli a catena + trolley

Pistola lubrorefrigerante e pistola pneumatica

Illuminazione area di lavoro

Lampada a tre colori

Sistema di spegnimento automatico M30

Volantino elettronico

Interfacce RS232C, 2 USB ed Ethernet

Condizionatore armadio elettrico

Cassetta accessori

Configurazione opzionale

Pressione lubrorefrigerante interna 20/30/50/70 bar

Collettore di aspirazione fumi e nebbie oleose

Dispositivo di presetting utensili Renishaw NC4/TS27R

Sonda misura pezzo Renishaw RPM40/RPM60

Oblò rotante autopulente

Post-processore NX

Dispositivo di calibrazione (include sonda RENISHAW OMP60 + sfera di misura standard + software di misura)

Unità di controllo CNC Heidenhain

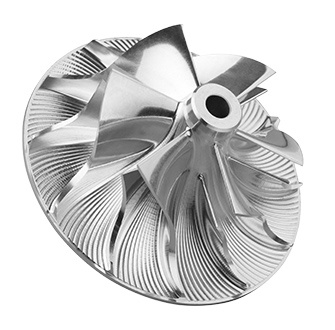

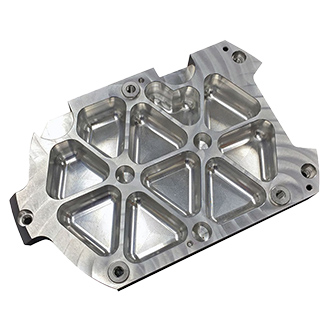

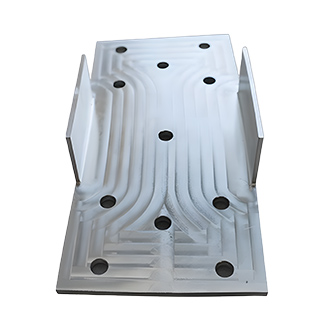

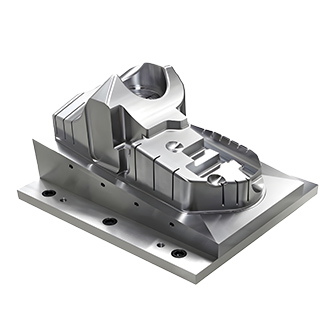

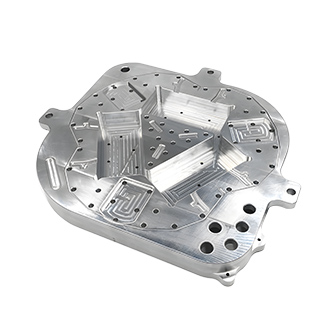

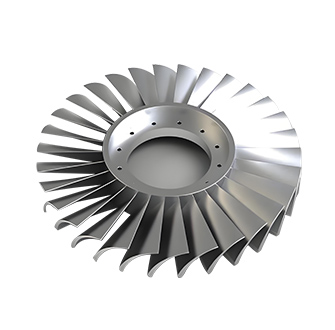

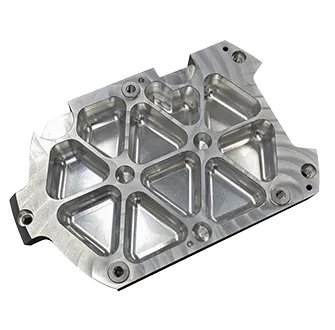

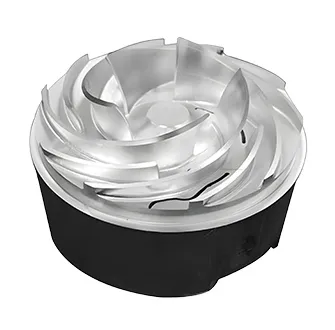

Particolari lavorati su Centri di lavoro CNC EUMA
