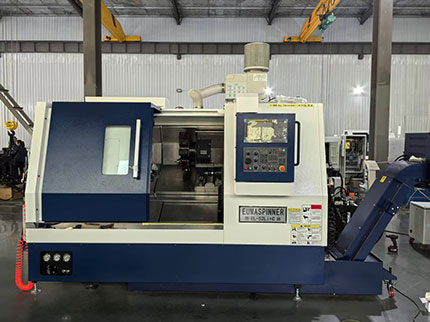

Il centro di tornitura con utensili motorizzati della serie +C è dotato di basamento standard in ghisa grigia HT300 con inclinazione di 30°, guide lineari e guide tradizionali a scorrimento meccanico opzionali. Il mandrino di precisione con trasmissione a cinghia di serie ed encoder assoluto offre una potenza ineguagliabile. Naso mandrino da A2-5 fino a A2-15. La gamma di diametri tornibili da ripresa va da 320 mm a 700 mm, lunghezze lavorabili da 500 mm a 4000 mm, con lunetta opzionale. La torretta portautensili motorizzata a cambio rapido può essere di tipo BMT o VDI. Contropunta automatica o idraulica su richiesta del cliente.
Con quasi 20 anni di esperienza nella produzione di torni a bancale inclinato, EUMASPINNER ha accumulato competenze tecniche e fatto crescere ingegneri esperti. La serie di Centri di tornitura con utensili motorizzati EL+C, con eccellente stabilità statica e dinamica, è nata 20 anni fa, negli anni 2000. Abbiamo sviluppato il design ottimale della macchina per raggiungere il perfetto equilibrio tra potenza, stabilità e precisione in un tornio compatto che offre un'elevata produttività.

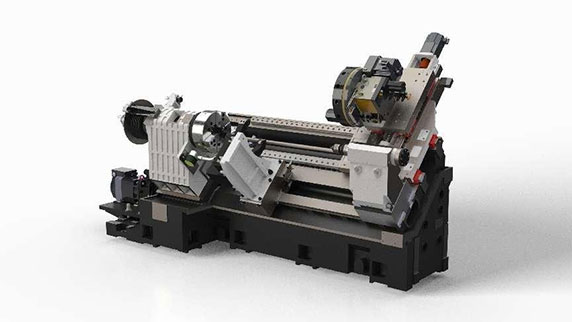

Il basamento del Centro di tornitura della serie EUMASPINNER EL+C è realizzato in ghisa grigia HT300, fusa integralmente, temprata e rettificata. L'ampia campata delle guide, il baricentro basso e la base di appoggio di grandi dimensioni garantiscono elevata rigidità, eccellente asportazione ed evacuazione dei trucioli. L'interno del basamento presenta nervature di rinforzo ampiamente distribuite, eliminando efficacemente le deformazioni causate da sollecitazioni di taglio e trazione.
La sede di ancoraggio della testa e delle viti a ricircolo di sfere richiedono una raschiatura precisa per allineamenti e tolleranze rigorose tra le parti accoppiate, garantendo un'eccellente precisione complessiva e stabilità della macchina.
Nel caso delle guide tradizionali a scorrimento meccanico, la raschiatura manuale accurata crea sacche d'olio con motivi a trama alti e bassi, allineando le superfici di scorrimento tra la slitta e le guide per uno scorrimento fluido e riducendo al contempo l'usura e il calore da attrito.
Servomotori CA di grandi dimensioni vengono utilizzati per fornire una spinta potente per elevate velocità di avanzamento e taglio precisi. Viti a ricircolo di sfere HIWIN/THK di grande diametro, pretensionate e di precisione, sono collegate direttamente al meccanismo di azionamento, garantendo un movimento praticamente privo di gioco. La precisione di ripetitibilità della corsa completa su una lunghezza di 1000 mm raggiunge 0,003 mm in conformità alla normativa VDI/DGQ-3441.
Il design delle guide lineari INA/THK offre un basso coefficiente di attrito e riduce al minimo la differenza tra attrito dinamico e statico. Pertanto, non si verifica alcun effetto stick-slip con avanzamenti submicrometrici.
Basamento in ghisa grigia HT300
Struttura basamento inclinato di 30°
Mandrino di precisione costruito internamente con encoder assoluto

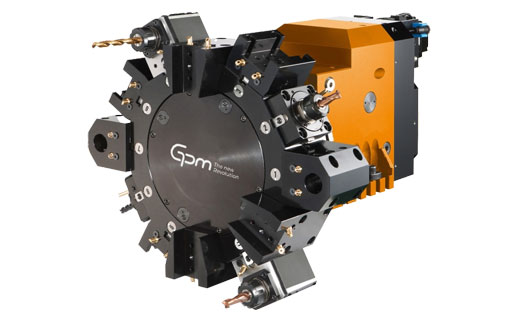

Potente torretta Sauter con utensili motorizzati
Potenza mandrino/torretta aggiuntiva su richiesta

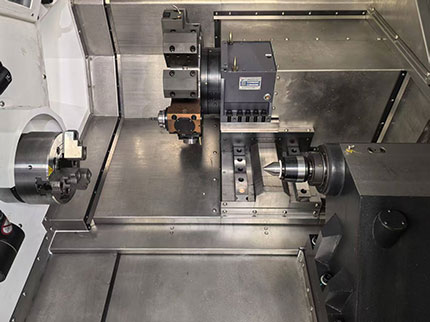

Contropunta automatica o idraulica
Guide lineari THK originali
Viti a ricircolo di sfere C0/C1/C3 (personalizzabile)
Dispositivo di stabilizzazione della temperatura macchina
| Specifica | unità | EL-42Li+C | EL-52Li+C | EL-65Li+C | EL-75Li+C | EL-80Li+C | |||||||||||
| Sistema di controllo | - | FANUC 0i-TF | FANUC Oi-TF | FANUC Oi-TF | FANUC Oi-TF | FANUC Oi-TF | |||||||||||
| Max. Swing sopra il letto | mm | 500 | 580 | 650 | 750 | 930 | |||||||||||
| Max. Swing sullo scivolo | mm | 240 | 360 | 410 | 450 | 600 | |||||||||||
| Diametro di tornitura massimo | mm | 300 | 400 | 500 | 600 | 750 | |||||||||||
| Lunghezza massima di tornitura | mm | 470 | 680 | 980 | 1480 | 730 | 1080 | 1480 | 2030 | 1480 | 1980 | 2980 | 2100 | 2950 | 3950 | ||
| Naso | - | A2-6 | A2-6 | A2-8 | A2-6 | A2-8 [A2-11] |
A2-8 [A2-11] |
A2-8 [A2-11] |
A2-11 [A2-15] |
A2-11 [A2-15] |
A2-15 | ||||||
| Foro/barra passante | mm | 66/52 | 66/52 | 87/75 | 66/52 | 86/75 [105/90] | 86/75 [105/90] | 86/75 [105/90] | 105/90 [132/120] | 105/90 [132/120] | 132/120 | ||||||
| Dimensione del mandrino | pollice | 8 | 8 | 10 | 8 [10] | 10 [12] | 10 [12,15] | 10 [12,15] | 12 [15] | 15 [21] | 18 [21] | ||||||
| Velocità massima | giri al minuto | 4500 | 4500 | 3500 | 4000 | 3500 [2000] |
3500 [2000] |
3500 [2000] |
3500 [2000] |
2000 [1200] | 1200 | ||||||
| Indicizzazione dell'encoder | grado | 0,001 | 0,001 | 0,001 | 0,001 | 0,001 | 0,005 | ||||||||||
| Potenza del mandrino (S1/S6 40%) | chilowatt | 11/15 | 11/15 | 11/15 [15/18.5] |
11/15 [15/18.5] |
11/15 [15/18.5] |
11/15 [15/18.5] |
15/18,5 | 15/18,5 | 15/18,5 | 30/37 | ||||||
| Coppia del mandrino (S1/S6 40%) | Nm | 52/70 | 52,5/95,5 | 52,5/95,5 [71,6/95,5] | 52,5/95,5 [71,6/118] | 105/140 [143/191] | 105/140 [143/191] | 143/191 [220/250] | 143/191 [220/250] | 220/250 | 249/309 | ||||||
| Rapporto di velocità | - | 1:1.75 | 1:2.5 | 1:2.5 | 1:2.5 | 1:2.5 | 1:2.5 | 1:2.5 | 1:2.5 | 1:2.5 | 1:10 (rapporto riduttore 1:5, rapporto velocità:1:2) | ||||||
| Coppia di uscita del mandrino (S1/S6 40%) | Nm | 91/122 | 131/238 | 131/238 [179/238] | 131/238 [179/295] | 262,5/350 [357,7/477,5] | 262,5/350 [357,7/477,5] | 357,7/477,5 [550/625] | 357,7/477,5 [550/625] | 550/625 | 2490/3090 | ||||||
| Guida | - | Lineare (Op:hard) | Lineare (Op:hard) | Lineare/Boxway | |||||||||||||
| Corsa dell'asse X | mm | 185 | 230 | 230 | 280 | 330 | 500 | ||||||||||
| Corsa dell'asse Z | mm | 500 | 690 | 990 | 1490 | 740 | 1090 | 1490 | 2040 | 1580 | 2120 | 3120 | 2150 | 3050 | 4150 | ||
| Velocità di avanzamento X/Z | metri al minuto | 30 | ventiquattro | ventiquattro | 30 | ventiquattro | ventiquattro | ventiquattro | ventiquattro | ventiquattro | |||||||
| Potenza/coppia del motore X/Z | kW/Nm | 1.8/11 | 1.8/11 | 1,8/11 [2,5/20] | 1.8/11 | 1,8/11 [2,5/20] | 2.5/20 | 3.0/36 | |||||||||
| Precisione della posizione dell'asse X/Z (corsa completa) | mm | 0,005 | 0,005 | 0,007 | 0,006 | 0,008 (1000 mm) | 0,008 (1000 mm) | 0,012 (1000 mm) | |||||||||
| Precisione di riposizionamento dell'asse X/Z (corsa completa) | mm | 0,003 | 0,003 | 0,004 (1000 mm) | 0,004 | 0,004 (1000 mm) | 0,004 (1000 mm) | 0,008 (1000 mm) | |||||||||
| Tipo e posizioni della torretta | T | BMT45/55 (12 posizioni) | BMT55 (12 posizioni) | BMT55 (12 posizioni) | BMT55/65 (12 posizioni) | BMT55/65 (12 posizioni) | BMT65/75 (12 posizioni) | ||||||||||
| Gambo dell'utensile da taglio | mm | 25X25 | 25x25 | 25x25 | 25x25 | 25x25 [32x32] | 25x25 [32x32] |
25x25 [32x32] | 25x25 [32x32] | 25x25 [32x32] | 32x32 | ||||||
| Diametro dell'utensile di alesatura | mm | 32 | 32 | 32 | 40 | 40 [50] | 40 [50] | 40 [50] | 40 [50] | 40 [50] | 50 | ||||||
| Velocità di fresatura | giri al minuto | 4000 [6000] | 4000 [6000] | 4000 [6000] |
4000 [6000] | 4000 [6000] | 4000 [6000] | ||||||||||
| Potenza nominale | chilowatt | 2.7 [4.5] | 2.7 [4.5] | 2.7 [4.5] | 2.7 [4.5] | 2.7 [4.5] | 4.5 | ||||||||||
| Coppia nominale | Nm | 12 [18] | 12 [18] | 12 [18] | 12 [18] | 12 [18] | ventidue | ||||||||||
| Metodo di movimento della contropunta | - |
Guida rigida/torretta scorrevole (Op: guida lineare/servocomando) |
Guida rigida/torretta scorrevole (Op: guida lineare/servocomando) |
||||||||||||||
| Corsa della contropunta | mm | 430 | 660 | 960 | 1460 | 710 | 1060 | 1460 | 2010 | 1460 | 1960 | 2960 | 2100 | 2950 | 3950 | ||
| Conicità della manica | - | M4# | M5# | M5# | M5# | M5# [M6#] | M5# [M6#] | M6# | |||||||||
| Diametro manicotto / corsa (idraulica) | mm | 70/100 | 100 | 100 | 100/110 [180/160] | 100/110 [180/160] | 180/160 | ||||||||||
| Potenza del refrigerante | io | 350 | 350 | 500 | 350 | 700 | 700 | 700 | 700 | ||||||||
| Serbatoio dell'acqua | L | 200 | 200 | 220 | 200 | 220 | 250 | 250 | 270 | 270 | 300 | 380 | 480 | ||||
| Capacità del serbatoio idraulico | L | 20 | 20 | 20 | 20 | 20 | 20 | ||||||||||
| Potenza totale | kva | 40 | 45 | 50 | 45 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | ||||
| L×W×H (trasportatore trucioli) |
mm | 2550 x 1800 x 3550 |
3340 x 1950 x 2050 |
3550 x 1950 x 2050 | 4100 x 1950 x 2050 | 3680 x 2100 x 2150 |
4280 x 2100 x 2150 |
4580 x 2100 x 2150 | 4880 x 2100 x 2150 | 4560 x 2310 x 2370 |
4880 x 2310 x 2370 |
5880 x 2310 x 2370 |
4880 x 2330 x 2370 |
5880 x 2330 x 2370 |
6880 x 2330 x 2370 |
||
| Peso | kg | 3550 | 4250 | 4600 | 5000 | 5000 | 52 00 | 5500 | 6000 | 7100 | 8200 | 9200 | 12000 | 15000 | 19000 | ||
Banco inclinato a 30° in fusione monoblocco
Torretta motorizzata a 12 posizioni
Guida lineare a rulli
Vite a sfere ad alta precisione C3
Indexaggio asse C 0,001°
Motore principale FANUC β, motore asse FANUC
Sistema di raffreddamento del taglio
Carter di protezione completamente chiuso
Impianto idraulico
Mandrino idraulico a 3 griffe, griffa rigida standard
Dispositivo di lubrificazione automatica
Pistola ad acqua
Pistola ad aria compressa
Condizionatore d'aria per armadio elettrico
Volantino elettronico
Scheda CF e interfaccia USB
Trasformatore
Convogliatore trucioli + raccoglitore trucioli
Interruttore a pedale pinza
Luce di lavoro
Blocco porta di sicurezza
Spia luminosa di fine lavoro
Un set di utensili per la regolazione
8 portautensili, inclusi 2 portautensili
Bulloni e pattini di livellamento
Manuale d'uso e manutenzione
FANUC (Siemens sistema 828), schermo a colori da 10,4"
Vite a ricircolo di sfere C0 ad altissima precisione
Guida macchina a temperatura costante
Riduttore BF Italia
Separatore olio-acqua
Aspiratore di nebbia d'olio
Raccolta pezzi + nastro trasportatore
Alimentatore barre
Resetting utensili RENISHAW
Misurazione pezzo RENISHAW
Dispositivo di refrigerazione ad alta pressione
Finestra rotante
Riga ottica a reticolo HEIDENHAIN
Mandrino per test di precisione geometrica
Sistema di rilevamento dinamico anticollisione
Refrigerante ad alta pressione 20 bar
Lunetta fissa
Garanzia aggiuntiva
