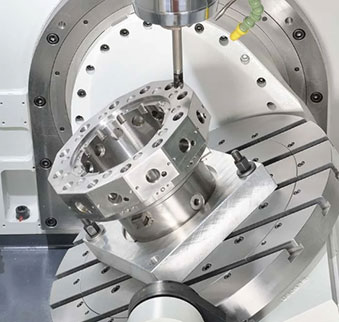

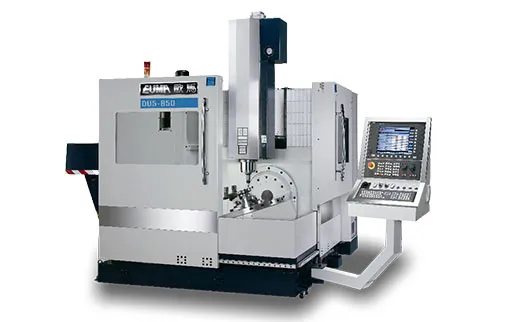

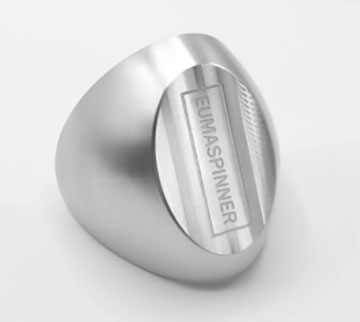

Il centro di lavoro CNC Eumaspinner DU5-500/650 è in grado di eseguire lavorazioni complesse con un unico piazzamento macchina. Sono disponibili due tipi di azionamento mandrino: azionamento diretto o elettromandrino. La velocità massima di fresatura raggiunge i 20.000 giri/min, garantendo un'elevata produttività di lavorazione. La tavola roto-basculante è dotata di azionamento torque DD e di encoder assoluto Heidenhain, il che consente la lavorazione simultanea a 5 assi in regime continuo. L'asse B ha un intervallo di rotazione di ±120°, mentre l'asse C offre una rotazione di 360°, caratteristica particolarmente importante per lavorazioni ad alta precisione come i modelli. Può gestire pezzi pesanti e può essere implementata con varisistemi di automazione per adempiere le esigenze dei processi produttivi.
La serie di centri di fresatura CNC a 5 assi DU5 è entrata in produzione 20 anni fa e ne sono state vendute più di 100 unità in tutto il mondo, incluso il mercato interno. La struttura classica della macchina presenta un design completamente chiuso con un ampio spazio interno, che consente agli operatori di sostituire facilmente utensili e pezzi. In combinazione con l'elevata rigidità della struttura, questo crea un centro di lavoro a 5 assi compatto, ad alta precisione e multifunzionale.
I centri di lavoro a 5 assi della serie DX di EUMASPINNER sono realizzati in fusione con marmo minerale con una resistenza alla trazione e una capacità di smorzamento delle vibrazioni migliorate. Sono trattati termicamente per eliminare le tensioni interne e resistere a creep o fatica in diverse condizioni operative, mantenendo così la precisione anche in caso di lavorazioni prolungate anche dei materiali più difficili e con tolleranze ridotte.

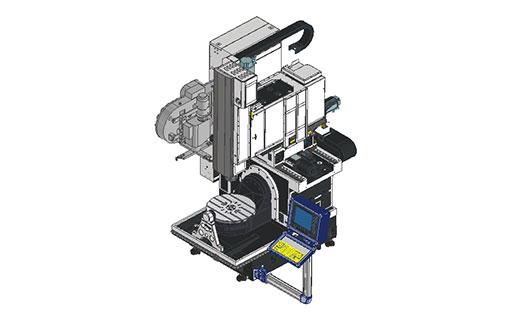

La struttura a nervature estremamente pesante è geometricamente simmetrica per bilanciare i carichi termici e dinamici, offrendo ilmassimo livello di stabilità statica e dinamica necessario per una precisione di taglio costante.
Questo design offre robustezza e rigidità torsionale ottimali per una produzione ad alte prestazioni.
Il basamento è realizzato in fusione con marmo e presenta una elevata rigidità e stabilità.
Il basamento robusto e rigido, gli assi X e Y dotati di slitta a croce, rendono la struttura adatta all'installazione di mandrini ad alta coppia.
Gli assi X/Y/Z sono dotati di guide lineari a rulli THK originali d’importazione.
Viti a sfere C3 ad alta precisione di serie e viti a sfere C0 ad altissima precisione originali taiwanesi PMI/HIWIN come optional. La ripetitibilità di posizionamento degli assi sulla corsa completa raggiunge 0,003 mm su una lunghezza di 1000 mm.
Il motore torque DD della taiwanese Hiwin è dotato di serie di encoder assoluto Heidenhain per lavorazioni ad alta velocità e precisione.

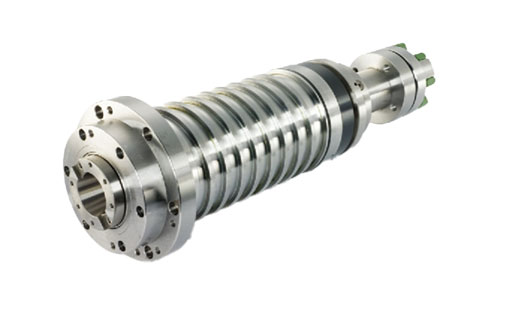

In base alle esigenze del cliente è possibile realizzare mandrini ad azionamento diretto o elettromandrini con attacco SK o HSK A63.
| Parametro | Unità di misura | DU5-500 | DU5-650 | |
| Corsa assi X/Y/Z | mm | 520/450/420 | 620/520/460 | |
| Assi B/C | Corsa dell'asse В | deg | +/-120° | +/-120° |
| Azionamento assi B/C | Diretto | Diretto | ||
| Corsa dell'asse C | de | 360° (0.001) | 360° (0.001) | |
| Distanza dal naso mandrino alla superficie della tavola | mm | 150-570 | 150-610 | |
| Diametro tavola/max lavoro | mm | Ø500/540*R480 | Ø650/880 | |
| Dimensioni cave a T | 6-12H8 | 5-14H8/H11 | ||
| Carico massimo sulla tavola | kg | 200 | 300 | |
| Velocità assi B/C | rpm | 60/150 | 60/100 | |
| Coppia assi В/С | Nm | 335/106 | 2000/600 | |
| Max coppia assi B/C | mm | 1680/840 | 4200/2400 | |
| Mandrino | Velocità mandrino /attacco | rpm | 15000/HSK-A63 | 15000/HSK-A63 |
| Potenza (S1/S6 40%) | kw | 16.8/23.5 | 18/25.2 | |
| Coppia in uscita (S1/S6 40%) | Nm | 53/100 | 82/118 | |
| Movimentazion e assi | Velocità avanzamento rapido assi X/Y/Z | m/min | 42 | 42 |
| Velocità avanzamento di lavoro assi X/Y/Z | m/min | 0.001~20 | 0.001~20 | |
| Potenza di azionamento assi X/Y/Z | kw | 3.1/4.29/4.29 | 3.1/4.29/4.29 | |
| Magazzino utensili | Quantità utensili | pos. | 32 | 32 |
| Max lunghezza utensile | mm | 300 | 300 | |
| Max Ø utensile occupato/libero | mm | Ø75/Ø150 | Ø75/Ø150 | |
| Max peso utensile | kg | 8 | 8 | |
| Altro | Potenza pompa lubrorefrigerante | kw | 1.0+1.0 | 1.0+1.0 |
| Pressione pneumatica richiesta | kg/cm² | 5月8日 | 5月8日 | |
| Pressione lubrorefrigerante | bar | 4 | 4 | |
| Capacità vasca lubrorefrigerante | l | 180 | 240 | |
| Potenza installata | KBA | 50 | 65 | |
| Precisione di posizionament o | Assi XY/Z ( VDI3441 corsa totale) | mm | 0.008 | 0.008 |
| Assi B/C (VDI3441 corsa totale) | s | 10 | 10 | |
| Ripetitibilità | Assi X/Y/Z axis (VDI3441 corsa totale) | mm | 0.004 | 0.004 |
| Assi B/C (VDI3441 corsa totale) | s | 4 | 4 | |
| Unità di controllo CNC | Siemens | Siemens One | Siemens One | |
| Dimensioni | Altezza | mm | 2900 | 2995 |
| Lunghezza х Larghezza (senza trasportatore trucioli) | mm | 2840X3000 | 2850X3354 | |
| Massa netta (senza accessori) | kg | 6000 | 6800 | |
Carenatura completamente chiusa (parte superiore aperta)
Dispositivo di raffreddamento dell'olio del mandrino
Impianto di lubrificazione centralizzato automatico
Soffio aria sul mandrino
Trasportatore trucioli
Lampada a tre colori
Volantino elettronico portatile
Scambiatore di calore per armadio elettrico
Tiranti di fondazione e piastre di livellamento
Azionamento DD per assi B/C
Dispositivo di raffreddamento ad acqua assi B/C
Bloccaggio di sicurezza porte
Magazzino utensili con manipolatore
Sistema lubrorefrigerante
Impianto idraulico
Dispositivo di lavaggio dei trucioli
Illuminazione area di lavoro
Sistema di spegnimento automatico МЗ0
Interfaccia RS232
Cassetta accessori
Manuale di funzionamento/manutenzione
Encoder assoluti Heidenhain assi B/C
Magazzino utensili 32 posizioni
Linee ottiche Heidenhain sugli assi XYZ
Dispositivo laser di presetting degli utensili Renishaw NC4
Collettore di aspirazione fumi e nebbie oleose
Porte automatiche
Separatore magnetico
Shopmill
Sistema di compensazione della temperatura del mandrino e viti a ricircolo di sfere
Carenatura superiore
Magazzino utensili 40 posizioni
Elettromandrino Taiwan CELLS 15000/20000 rpm
Dispositivo di misura pezzi Renishaw OMP40
Lubrorefrigerante attraverso il mandrino 20/30/50/70 bar
Oblò rotante autopulente (Rotoclear)
Sistema anticollisione
Postprocessore NX
Trasformazione delle coordinate a 5 assi con misurazione e correzione vettoriale
Implementazione per altissima precisione EUMASPINNER
Disoleatore
