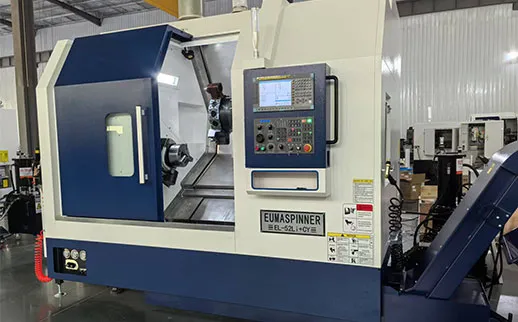

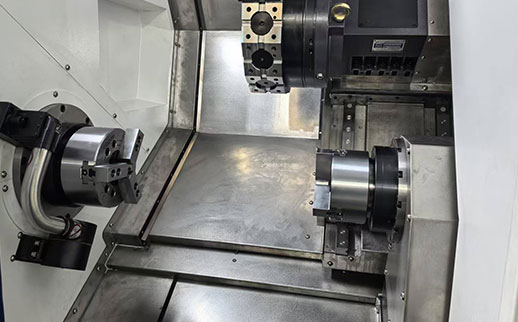

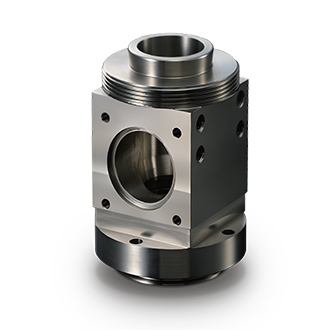

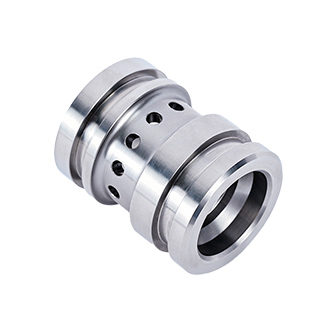

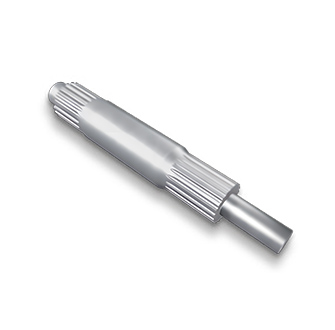

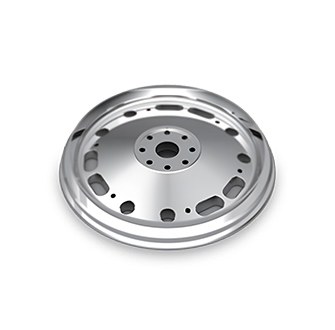

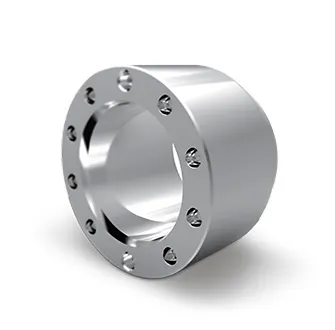

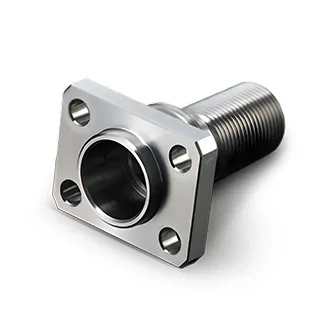

Il centro di tornitura con utensili motorizzati della serie +CY è dotato di basamento standard in ghisa grigia HT300 con inclinazione di 30°, guide lineari. L'asse Y viene interpolato da due assi X tramite un carro inclinato di 30° aggiuntivo. Il mandrino di precisione, realizzato internamente, con trasmissione a cinghia di serie ed encoder assoluto offre una potenza ineguagliabile. Naso mandrino da A2-5 fino a A2-8. La gamma di diametri tornibili da ripresa va da 220 mm a 400 mm, lunghezze lavorabili da 450 mm a 900 mm. La torretta portautensili motorizzata a cambio rapido può essere di tipo BMT o VDI. Contropunta automatica o idraulica su richiesta del cliente.
Il centro di tornitura con utensili motorizzati +CY è stato sviluppato sulla base di molti anni di esperienza nel campo della tornitura. La movimentazione assi è dotata di una vite a ricircolo di sfere ad alta precisione e di un sistema di cuscinetti ad alta precisione. Questo consente di eliminare efficacemente il gioco e compensare la dilatazione termica, garantendo una qualità costante dei pezzi finiti con un elevato indice CP. L'asse Y è realizzato utilizzando un carro aggiuntivo inclinato di 30 gradi con una struttura composita. Questo schema garantisce la massima rigidità e stabilità del meccanismo. La superficie di scorrimento è dotata di elementi antiusura in Turcite. Sono garantite caratteristiche di precisione di movimento nel lungo periodo anche in presenza di lavorazioni ad avanzamenti elevati. Il design della macchina offre un equilibrio ideale tra potenza, stabilità e precisione. Il design compatto del tornio garantisce un'elevata produttività di lavorazione.
Il basamento del Centro di tornitura della serie EUMASPINNER EL+C è realizzato in ghisa grigia HT300, fusa integralmente, temprata e rettificata. L'ampia campata delle guide, il baricentro basso e la base di appoggio di grandi dimensioni garantiscono elevata rigidità, eccellente asportazione ed evacuazione dei trucioli. L'interno del basamento presenta nervature di rinforzo ampiamente distribuite, eliminando efficacemente le deformazioni causate da sollecitazioni di taglio e trazione.
La sede di ancoraggio della testa e delle viti a ricircolo di sfere richiedono una raschiatura precisa per allineamenti e tolleranze rigorose tra le parti accoppiate, garantendo un'eccellente precisione complessiva e stabilità della macchina.
Nel caso delle guide tradizionali a scorrimento meccanico, la raschiatura manuale accurata crea sacche d'olio con motivi a trama alti e bassi, allineando le superfici di scorrimento tra la slitta e le guide per uno scorrimento fluido e riducendo al contempo l'usura e il calore da attrito.
Servomotori CA di grandi dimensioni vengono utilizzati per fornire una spinta potente per elevate velocità di avanzamento e taglio precisi. Viti a ricircolo di sfere HIWIN/THK di grande diametro, pretensionate e di precisione, sono collegate direttamente al meccanismo di azionamento, garantendo un movimento praticamente privo di gioco. La precisione di ripetitibilità della corsa completa su una lunghezza di 1000 mm raggiunge 0,003 mm in conformità alla normativa VDI/DGQ-3441.
Il design delle guide lineari INA/THK offre un basso coefficiente di attrito e riduce al minimo la differenza tra attrito dinamico e statico.
Pertanto, non si verifica alcun effetto stick-slip con avanzamenti submicrometrici.
Basamento in ghisa grigia HT300

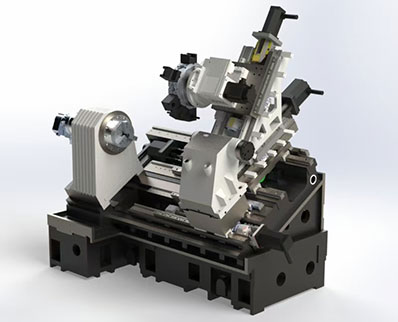

Struttura basamento inclinato di 30°+30°
Mandrino di precisione costruito internamente con encoder assoluto

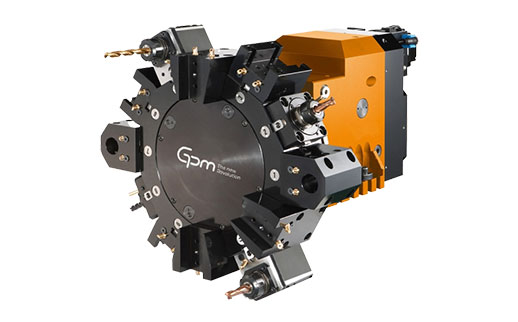

Potente torretta Sauter con utensili motorizzati
Potenza mandrino/torretta aggiuntiva su richiesta
Contropunta automatica o idraulica
Guide lineari THK originali
Viti a ricircolo di sfere C0/C1/C3 (personalizzabile)
Dispositivo di stabilizzazione della temperatura macchina
| Torni CNC per Operazioni di Tornitura e Fresatura +CY | ||||||
| Modello | EL-42Li+CY | EL-52Li+CY | EL-75Li+CY | |||
| Unità di controllo CNC | - | FANUC Oi-TF | FANUC Oi-TF | FANUC Oi-TF | ||
| Area di lavoro | ||||||
| Max. diametro rotante su banco | mm | 550 | 600 | 650 | ||
| Max. diametro rotante su carro | mm | 240 | 260 | 320 | ||
| Max. diametro lavorabile(testa/albero) | mm | 280/220 | 320/240 | 400/300 | ||
| Max. lunghezza lavorabile | mm | 450 | 650 | 900 | ||
| Mandrino principale, trasmissione a cinghia (asse C) | ||||||
| Naso mandrino | - | A2-6 | A2-6 | A2-8 | ||
| Foro mandrino | mm | 66/52 | 66/52 | 87/75 | ||
| Diametro autocentrante | ‘’ | 8 | 8 | 10 | ||
| Velocità di rotazione max. | rpm | 4000 | 4000 | 3000 | ||
| Risoluzione | deg | 0.001° | 0.001° | 0.001° | ||
| Potenza nominale(S1/S6 40%) | kW | 11/15 | 11/15 | 15/18.5 | ||
| Coppia nominale (S1/S6 40%) | Nm | 157/210 | 260/350 | 357/508 | ||
| Assi | ||||||
| Guide | Lineari (opz. prismatiche) | |||||
| Corsa asse Х | mm | 210 | 240 | 300 | ||
| Corsa asse Y | mm | ±40 | ±50 | ±60 | ||
| Corsa asse Z | mm | 550 | 750 | 1050 | ||
| Avanzamento assi Х/Y/Z | m/min | 30 | 30 | 24 | ||
| Potenza/coppia azionamenti assi X/Y/Z | kW/Nm | 2.5/20 | 2.5/20 | 3.0/27 | ||
| Precisione posizionamento assi X/Y/Z(corsa totale) | mm | 0.005 | 0.005 | 0.007 | ||
| Ripetitibilità X/Y/Z (corsa totale) | mm | 0.003 | 0.003 | 0.004 | ||
| Torretta motorizzata | ||||||
| Attacco utensile | - | BMT55(Opz:VDI30) | BMT55(Opz:VDI40) | BMT65(Opz:VDI50) | ||
| Numero posizioni | pos. | 12 | ||||
| Stelo utensile per esterno | mm | 25x25 | 25x25 | 25x25 | ||
| Diam. portabareno | mm | 32 | 32 | 32 | ||
| Velocità di rotazione max. | rpm | 6000 | 6000 | 6000 | ||
| Potenza motorizzazione utensili | kw | 4.5 | 4.5 | 4.5 | ||
| Coppia motorizzazione utensili | Nm | 18/48 | 18/48 | 18/48 | ||
| Contropunta | ||||||
| Movimentazione | Fissa/Tramite trascinamento da torretta (Opz:servomotore) | |||||
| Corsa | mm | 450 | 650 | 1050 | ||
| Cono contropunta | MT4# | MT4# | MT5# | |||
| Diametro cannotto/corsa(idraulica) | mm | 100/80 | 100/80 | 100/110 | ||
| Altro | ||||||
| Potenza pompa lubrorefrigerante | W | 350 | 350 | 500 | ||
| Capacità vasca lubrorefrigerante | l | 190 | 190 | 220 | ||
| Hydraulic tank capacity | l | 50 | 50 | 50 | ||
| Potenza installata | Kva | 30 | 30 | 45 | ||
| Dimensioni LхWхH(кtrasportatore trucioli) | mm | 3140*2220*2460 | 3140*2220*2460 | 3850*2300*2500 | ||
| Massa preliminare | kg | 5600 | 6400 | 7900 | ||
Basamento in fusione monoblocco inclinato 30°+30°
Torretta motorizzata a 12 posizioni
Guide lineari a rulli
Viti a ricircolo di sfere di precisione classe C3
Indexaggio asse “C” 0,001°
Motori assi e mandrino Fanuc
Sistema lubrorefrigerante
Carenatura completamente chiusa
Impianto idraulico
Autocentrante idraulico a 3 griffe, set standard di griffe temprate
Impianto di lubrificazione centralizzato automatico
Pistola lubrorefrigerante
Pistola pneumatica
Condizionatore armadio elettrico
Volantino elettronico
Interfacce Ethernet e USB
Trasformatore
Trasportatore trucioli + trolley
Interruttore autocentrante a pedale
Illuminazione area di lavoro
Bloccaggio porte automatico
Lampada a tre colori
Cassetta accessori
8 portautensili + 2 portafrese
Tiranti di fondazione e piastre di livellamento
Manuale di funzionamento/manutenzione
CNC Fanuc 0i-TF/ monitor a colori 10,4"
Viti a ricircolo di sfere ad alta precisione classe C0
Termostabilizzazione guide
Riduttore Baruffaldi
Disoleatore
Collettore di aspirazione fumi e nebbie oleose
Dispositivo scarico/raccolta pezzo
Spingibarra
Dispositivo di presetting degli utensili RENISHAW
Dispositivo di misura pezzi RENISHAW
Sistema lubrorefrigerante ad alta pressione
Oblò rotante autopulente (Rotoclear)
Linee ottiche HEIDENHAIN
Mandrino per test di precisione geometrica
Sistema di rilevamento dinamico anticollisione
Garanzia addizionale
Sistema CNC Siemens 828D, schermo a colori da 10,4"
