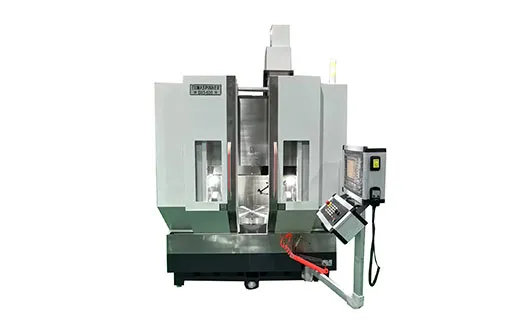

Dal disegno alla realizzazione, il centro di lavoro della serie DX5 di Eumaspinner incarna l'esperienza e la tecnologia delle macchine utensili europee ed è ottenuto riversando il più solido know-how tecnico di EUMASPINNER. Elettromandrino e azionamento diretto di precisione originali d’importazione da 12.000/15.000/20.000 giri/min e tavola rotobasculante con motore DD ad alta precisione e coppia elevata, basso consumo energetico con diametri di 630 e 800 mm, soluzioni su misura per i clienti, gamma di lavorazioni ampliata e maggiore efficienza di lavorazione. La precisione di posizionamento e la ripetibilità della macchina sono misurate in micron. Sono disponibili diverse opzioni di matrice europea in base alle richieste dell'utente. Indubbiamente, il nostro DX5 è attualmente il centro di lavoro a 5 assi di fascia alta più competitivo.
.jpg)

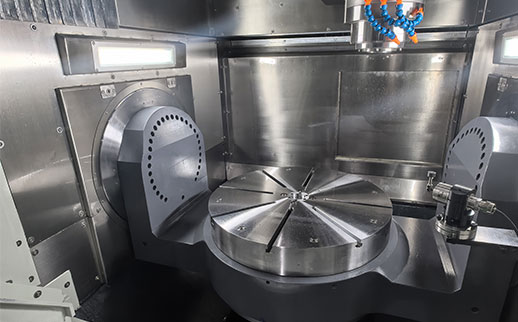

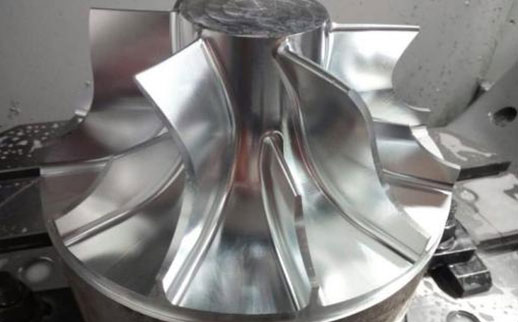

Il centro di lavoro della serie DX5 adotta una struttura a portale, caratterizzata da un'elevata rigidità dinamica per soddisfare efficacemente le esigenze di lavorazione simultanea a 5 assi ad alte prestazioni. Il basamento della macchina è realizzato in ghisa sferoidale ad alta resistenza mediante fusione in sabbia con resina, che offre eccellenti proprietà di smorzamento e soppressione delle vibrazioni. Grazie all'analisi FEA e all'ottimizzazione dinamica, la macchina raggiunge elevata stabilità e precisione, garantendo un'accuratezza di lavorazione e una qualità superficiale ottimali. La tavola rotobasculante a culla, la superficie di lavoro e il basamento sono realizzati in ghisa sferoidale, garantendo un'elevata rigidità. In combinazione con l'elettromandrino di precisione ad alta velocità, soddisfa molteplici requisiti di lavorazione di superfici complesse, riduce i cicli di serraggio del pezzo, migliora la precisione e la produttività dei pezzi e riduce i costi di produzione.
I centri di lavoro a 5 assi della serie DX di EUMASPINNER sono realizzati in fusione con marmo minerale con una resistenza alla trazione e una capacità di smorzamento migliorate. Sono trattati termicamente per eliminare le tensioni interne e resistere a creep o fatica in diverse condizioni operative, mantenendo così la precisioneanche in caso di lavorazioni prolungate anche dei materiali più difficili e con tolleranze ridotte.

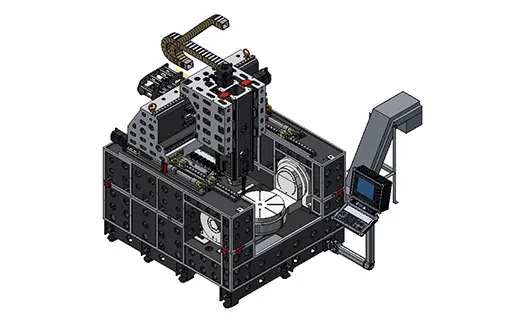

La sezione del basamento adotta un design a struttura rettangolare. I montanti e la tavola rotante a culla sono fissate su di essa, mentre il convogliatore di trucioli è posizionato nella parte inferiore della tavola e passa attraverso il basamento per facilitare il recupero dei trucioli e refrigerante.
Questo centro di lavoro adotta una struttura a portale, che garantisce un'elevata rigidità dinamica dell'intera macchina, in grado di soddisfare efficacemente i requisiti della lavorazione sincrona a cinque assi ad alto carico.
Struttura a traversa trapezoidale e slitta scorrevole.
Elettromandrino di precisione ad alta velocità, potenza e coppia elevate, tavola rotante ad azionamento diretto per carichi elevati.
Gli assi X, Y, Z e A/C sono completamente controllati in anello chiuso e dotati di righe ottiche ed encoder rotativo assoluto.
L'asse Y adotta un'esclusiva struttura a doppio azionamento basata sul principio della gru a ponte, con sbraccio mandrino ridotto ed elevata rigidità di taglio.
L'asse Z è dotato di 4 guide di scorrimento.
| Parametro | Unità di misura | DX5-630 | DX5-800 |
| Corsa assi X/Y/Z | mm | 700/700/500 | 800/900/620 |
| Max diam. lavoro sulla tavola | mm | 800 | 1000 |
| Carico massimo sulla tavola | kg | 800 | 1200 |
| Distanza dal naso mandrino alla superficie della tavola | mm | 120-620 | 120-740 |
| Velocità mandrino | mm | 15000(elettromandrino) | 15000 (mandrino a trasmissione diretta) |
| Cono mandrino | - | HSK A63 | HSK A63 |
| Potenza di motore principale | kw | 31/37.2 (S1/MAX) | 25/37.5(S1/S6-40%) |
| Coppia di motore principale | Nm | 100/120 (S1/MAX) | 136/260 (S1/S6-40%) |
| Velocità avanzamento rapido assi X/Y/Z | m/min | 36/36/36 | 36/36/36 |
| Velocità avanzamento di lavoro assi X/Y/Z | mm/min | 1~20000 | 1~20000 |
| Potenza di azionamento assi X/Y/Z | kw | 4.9/3.1 * 2/4.9 | 4.9/3.1*2/4.9 |
| Diametro tavola | mm | ∅630 | ∅800 |
| Dimensioni cave a T | mm | 14H8 | 14H8 |
| Corsa dell'asse A(asse tiltante) | deg | ±120° | ±120° |
| Corsa dell'asse C(asse rotante) | deg | 360° | 360° |
| Velocità assi A/C | rpm | 60/100 | 60/100 |
| Potenza di azionamento assi A/C | kw | 11.4 * 2/11.4 | 15 * 2/15 |
| Coppia nominale assi A/C | Nm | 1290 * 2/600 | 2200 * 2/1800 |
| Coppia assi A/C | Nm | 2400 * 2/1100 | 3900 * 2/2230 |
| Magazzino utensili | pos. | 40 | 40 |
| Max Ø utensile occupato/libero | mm | ∅75/∅120 | ∅75/∅120 |
| Max lunghezza utensile | mm | 300 | 300 |
| Max peso utensile | kg | 8 | 8 |
| Tempo cambio utensile(utensile/utensile) | s | 5 | 5 |
| Capacità vasca lubrorefrigerante | l | 250 | 300 |
| Potenza pompa lubrorefrigerante | kw | 1.0+1.0 | 1.0+1.0 |
| Potenza installata | kva | 65 | 90 |
| Pressione dell'aria richiesta | kg/cm² | 6 | 6 |
| Consumo aria compressa | l/min | 500 | 500 |
| Dimensioni della macchina (L х W х H) | mm | 5200x3300x3400 | 5500x3600x3750 |
| Massa | kg | 16000 | 23000 |
| Precisione di posizionamento(assi X/Y/Z) VDI3441 | mm | 0.006 | 0.008 |
| Precisione di posizionamento(assi A/C) | s | 10" | 10" |
| Ripetitibilità (assi X/Y/Z) VDI3441 | mm | 0.003 | 0.004 |
| Ripetitibilità (assi A/C) | s | 4" | 4" |
| Unità di controllo CNC | sec. | SIEMENS ONE | SIEMENS ON |
Carenatura completamente chiusa (parte superiore aperta)
Guide lineari a rulli THK
Motore Torque tavola rototraslante A/C
Sistema lubrorefrigerante
Trasportatore trucioli a catena + trolley
Impianto di lubrificazione centralizzato automatico
Soffio aria sul mandrino
Interfacce RS232C/USB/DNC/Ethernet
Lampada a tre colori
Cassetta accessori
Tiranti di fondazione e piastre di livellamento
Magazzino utensili 40 posizioni
Viti a ricircolo di sfere THK assi X/Y/Z
Encoder assoluti Heidenhain assi A/C
Dispositivo di lavaggio dei trucioli
Disoleatore
Pistola pneumatica e pistola per lubrorefrigerante
Centrale idraulica
Volantino elettronico portatile
Luci di lavoro a LED
Sistema di spegnimento automatico M30
Condizionatore armadio elettrico
Sistema CNC: SIEMENS ONE
Porte automatiche
Linee ottiche Heidenhain sui 3 assi
Separatore magnetico
Oblò rotante autopulente (Rotoclear)
Dispositivo laser di preimpostazione degli utensili Renishaw NC4
Collettore di aspirazione fumi e nebbie oleose
Viti a ricircolo di sfere ad alta precisione classe C0
Magazzino utensili 80 posizioni
Postprocessore NX
Sistema anticollisione
Carenatura superiore
Sistema di compensazione della temperatura del mandrino e dei 3 assi
Dispositivo di misura pezzi Renishaw OMP60
Lubrorefrigerante attraverso il mandrino 20/70 bar
Collettore di aspirazione polveri antideflagrante
