Come viene lavorato un centro di lavoro CNC?

Nell'ambito della produzione moderna, i centri di lavoro CNC hanno rivoluzionato i processi produttivi con la loro precisione ed efficienza. Ma vi siete mai chiesti come queste macchine avanzate lavorano i pezzi? Approfondiamo le fasi di lavorazione nel dettaglio.

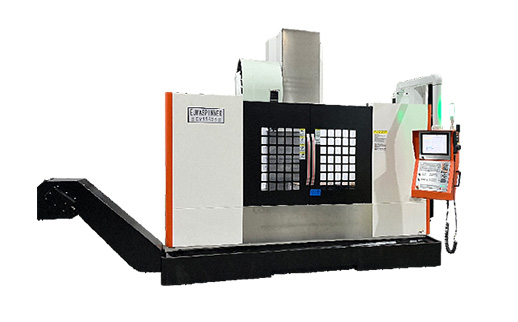

Centro di lavoro a 5 assi (asse B/C)

1. Disegno, progettazione e programmazione

La fase iniziale della lavorazione su un centro di lavoro CNC prevede la progettazione e la programmazione. Ingegneri qualificati creano modelli 3D precisi in base ai requisiti specifici del prodotto. Successivamente, sviluppano programmi di lavorazione dettagliati utilizzando software di produzione assistita da computer (CAM), che definiscono i percorsi utensile, i parametri di taglio e la sequenza delle operazioni. Questa fase di programmazione è fondamentale in quanto determina direttamente la precisione e l'efficienza del processo di lavorazione. Il programma viene quindi inserito nel sistema CNC del centro di lavoro.

2. Bloccaggio del pezzo in lavorazione

Una volta pronto il programma, il passo successivo è il serraggio del pezzo. Il pezzo deve essere fissato saldamente sul tavolo di lavoro del centro di lavoro per garantirne la stabilità durante la lavorazione. A seconda della forma, delle dimensioni e del materiale del pezzo, vengono utilizzati diversi strumenti di serraggio, come dispositivi di fissaggio, morse e morsetti. È fondamentale garantire la precisione di posizionamento del pezzo, in modo che le lavorazioni vengano eseguite secondo le dimensioni progettate.

3. Selezione e installazione degli strumenti

La scelta dell'utensile giusto è essenziale per ottenere risultati di lavorazione di alta qualità. La selezione degli utensili dipende da fattori quali il materiale del pezzo (ad esempio, metallo, plastica, legno), il tipo di lavorazione (ad esempio, fresatura, foratura, alesatura) e la finitura superficiale richiesta. Dopo aver selezionato gli utensili appropriati, questi vengono installati sulla torretta portautensili o sul mandrino del centro di lavoro. Nei moderni centri di lavoro CNC, il cambio utensile è spesso automatizzato, il che consente di risparmiare tempo e migliorare l'efficienza.

4. Impostazione dei parametri

Prima di iniziare la lavorazione vera e propria, è necessario impostare diversi parametri sul centro di lavoro CNC. Questi parametri includono la velocità del mandrino, l'avanzamento, la profondità di taglio e il flusso del refrigerante. I valori di questi parametri vengono determinati in base al materiale del pezzo, al tipo di utensile e ai requisiti di lavorazione. Una corretta impostazione dei parametri garantisce un processo di taglio fluido, riduce l'usura dell'utensile e migliora la qualità della superficie lavorata.

5. Taglio di prova e regolazione

Per evitare errori nella produzione di massa, di solito si esegue prima un taglio di prova. Una piccola parte del pezzo viene lavorata secondo il programma, quindi vengono effettuate delle misurazioni per verificare che le dimensioni e la precisione soddisfino i requisiti. In caso di scostamenti, vengono apportate modifiche al programma, ai parametri o alle posizioni degli utensili. Questo passaggio è fondamentale per garantire che la successiva lavorazione in lotti sia accurata e coerente.

6. Lavorazione automatica

Una volta completati il ​​taglio di prova e la regolazione, il centro di lavoro CNC entra nella fase di lavorazione automatica. La macchina segue le istruzioni pre-programmate e il mandrino ruota insieme all'utensile per eseguire diverse operazioni di taglio sul pezzo. La torretta portautensili cambia automaticamente gli utensili in base al programma e il tavolo di lavoro si muove su diversi assi (solitamente X, Y, Z) per ottenere forme di lavorazione complesse. Durante il processo di lavorazione, l'operatore monitora il funzionamento della macchina per garantire che tutto proceda senza intoppi.

7. Controllo di qualità

Una volta completata la lavorazione automatica, il pezzo lavorato viene rimosso dal tavolo di lavoro per un controllo di qualità. Diversi strumenti di misura, come calibri, micrometri e macchine di misura a coordinate (CMM), vengono utilizzati per verificare le dimensioni, le tolleranze e la finitura superficiale del pezzo. Se vengono rilevati difetti o imprecisioni, la causa viene identificata e corretta e, se necessario, le fasi di lavorazione possono essere ripetute.

Vantaggi della lavorazione tramite centri di lavoro CNC

• Elevata precisione: i centri di lavorazione CNC possono raggiungere un'altissima precisione di lavorazione, garantendo che i pezzi soddisfino rigorosi requisiti dimensionali.

• Elevata efficienza: il funzionamento automatizzato e le rapide capacità di cambio utensile dei centri di lavorazione CNC riducono significativamente i tempi di lavorazione, migliorando l'efficienza produttiva.

• Versatilità: possono eseguire una varietà di lavorazioni meccaniche, come fresatura, foratura, alesatura e maschiatura, il che li rende adatti alla lavorazione di pezzi complessi.

• Buona coerenza: grazie all'utilizzo di istruzioni programmate, la qualità dei pezzi prodotti in serie è altamente coerente.

Applicazioni dei centri di lavoro CNC

I centri di lavoro CNC sono ampiamente utilizzati in vari settori, tra cui l'aerospaziale, l'industria automobilistica, la costruzione di stampi, le apparecchiature medicali e i macchinari di precisione. Possono lavorare un'ampia gamma di materiali, dai metalli come alluminio, acciaio e rame ai non metalli come plastica e materiali compositi.

In conclusione, la lavorazione di un centro di lavoro CNC è un processo complesso e preciso che prevede molteplici fasi, dalla progettazione e programmazione del disegno fino al controllo qualità. La sua elevata precisione, efficienza e versatilità lo rendono un elemento indispensabile della produzione moderna, trainando lo sviluppo e il progresso di diversi settori industriali.​

Se vuoi saperne di più sul CNC, puoi contattare EUMA Machinery, possiamo fornirti un aiuto efficace
